Как работи DTH (Down-The-Hole) минна сондажна платформа?

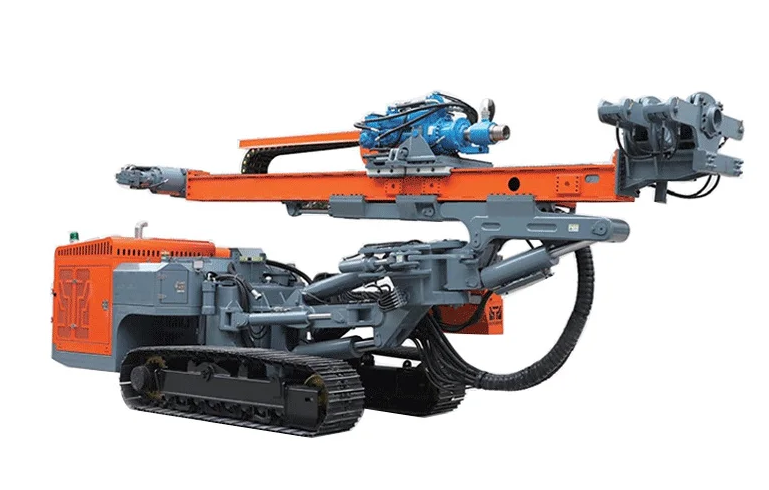

Чукът Down-The-Hole (DTH) е мощна и ефективна сондажна технология, широко използвана в минното дело, кариерата и сондирането на кладенци. Аминно сондажно съоръжениеоборудван с DTH система е особено ефективен при проникване в твърди, абразивни скални образувания, където други методи могат да бъдат бавни или да имат прекомерно износване на битовете. Основният принцип, който отличава DTH, е поставянето на ударния механизъм - чука - директно зад свредлото на дъното на сондажа, а не в горната част на сондажната колона. Тази конфигурация позволява директен трансфер на енергия към скалата, което води до по-високи скорости на проникване и по-прави дупки.

Основните компоненти на DTH система на минна сондажна платформа са горният преходник или адаптерът на стеблото, външният корпус на чука, буталото (чук), възвратният клапан и свредлото. Целият комплект е прикрепен към дъното на сондажната колона. Процесът се захранва от сгъстен въздух под високо налягане, който се доставя от голям въздушен компресор на повърхността, неразделна част от пакета на минната сондажна платформа. Този въздух се движи надолу по пръстена между сондажните пръти и корпуса на чука. Част от този въздух също се насочва през центъра на сондажната колона, за да помогне за почистването на изрезки, но основният поток за работа с чука е през пръстена.

Цикълът на пробиване започва, когато въздухът под високо налягане навлезе в чука през отворите в горния подводник. Налягането на въздуха задвижва буталото нагоре, компресирайки пружина или създавайки въздушна възглавница. След като буталото достигне върха на своя ход, то разкрива въздушен канал, който пренасочва въздуха под високо налягане към горната част на буталото. Това бързо обръщане на налягането задвижва силно буталото надолу върху гърба на свредлото. Енергията на удара се предава директно от буталото към накрайника, който след това раздробява скалата под него. Този цикъл на повдигане и удряне се повтаря много пъти в секунда, обикновено между 10 и 30 Hz, в зависимост от конструкцията на чука и въздушното налягане.

Едновременно с това системата ефективно отстранява скалните отломки. След като въздухът е изпълнил работата си по задействане на буталото, той се изпуска надолу през центъра на свредлото, излизайки през дупки или портове директно върху стената на скалата. Тази високоскоростна въздушна струя измива натрошените изрезки от дъното на дупката и ги отнася нагоре по пръстеновидното пространство между сондажната колона и стената на сондажа към повърхността. Използването на целия пръстен на сондажната колона като път за връщане на отломки позволява ефективно почистване, което е жизненоважно за поддържане на скоростта на сондиране и предотвратяване на засядане на свредлото. Самият накрайник обикновено е снабден с бутони от волфрамов карбид, които са проектирани да издържат на огромни ударни сили и абразия.

Предимствата на използването на DTHминно сондажно съоръжениеса значителни. Тъй като чукът удря скалата директно в дъното на дупката, има минимална загуба на енергия нагоре по сондажната колона, което я прави много ефективна, особено при дълбоки дупки. Постоянното ударно действие върху свредлото също помага за поддържане на стабилното въртене на сондажната колона, което допринася за пробиването на по-прав отвор в сравнение с някои други методи. DTH съоръженията са предпочитаният избор за взривни дупки с голям диаметър в твърди скални открити мини, за обезводняващи кладенци и за всяко приложение, което изисква бързо и надеждно проникване в предизвикателни формации. Здравината на системата, когато е съчетана с мощна минна сондажна платформа и компресор, я прави крайъгълен камък на съвременния добив на минерали и строителство.
